     機械格柵具有操作簡單、維護簡單、節省資源、故障率低、適應性強、易于實現自動控制等優點，符合當今自動化發展的要求。在污水處理廠前端帶機械格柵的泵站是在水生植物、漂浮物、樹干、秸稈和生活垃圾液壓機械中截獲和清除水流流道，其目的是暢通水流，保護閘門、水泵等設備免受損壞，減少后續工作。程序處理負荷大，通常安裝在泵站進水側。從機械功能上看，去污機由格柵和清洗機兩部分組成。機械格柵主要是阻礙雜物進入導流通道，清洗機械主要是去除截流物。

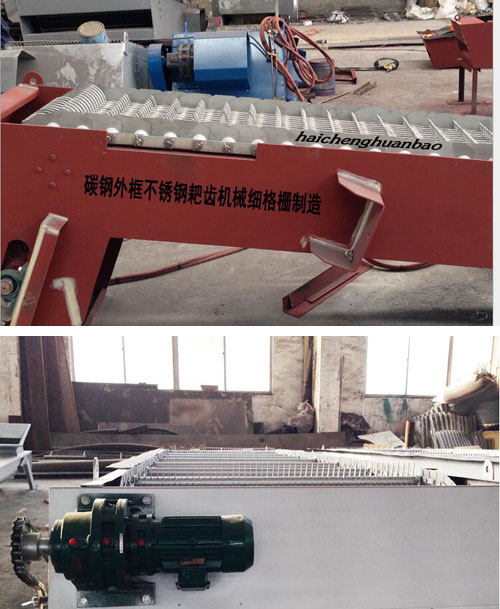

 機械格柵運行示意圖

     現在城市的發展離不開污水處理，設備工藝機械化、自動化程度不斷提高，使用的機電設備也越來越多，以前國內新建污水處理廠設備很多是從國外引進的，現在這一情況已經改觀，超來越多的國產裝備進入了環保行業。城市生活污水處理自工業以來就受到人們的重視。城市污水處理率已成為一個地區文明與否的一個重要標志。近200年來，城市污水處理已從原始的自然處理、簡單的處理發展到利用各種先進技術、深度處理污水，并向回用循環利用發展。處理工藝也從傳統活性污泥法、氧化溝工藝發展到A/O、A2/O、 AB、SBR（包括CCAS工藝）等多種工藝，以達到不同的出水要求。我國城市污水處理相對于國外發達國家、起步較晚，但發展迅速，污水處理已遍布國內大中城市，城市污水處理率相當高，走出了一條結合我國實際，適合我國城市污水處理發展思維的道路。這里用一家城市污水處理廠的擴容工程來說明機械格柵的安裝施工方案。


　　一、工程概況

　　東城區城市污水處理廠二期擴容、升級設備安裝工程是XX市委、市政府規劃重點工程和國家、省重點扶持項目，本工程的建設可為城區的可持續發展創造良好的周邊環境。

　　東城區污水處理廠二期擴容、升級設備安裝工程主要內容為擴容、升級后建設規模達日處理城市污水30000立方米，污水處理系統采用CASS生化處理加三級深度處理，污泥處理采用機械濃縮脫水工藝，處理后泥餅衛生填埋，系統采用集中監視、分散控制的集散系統。

　　二、主要施工工藝及操作要領

　?。ㄒ唬┩ㄓ迷O(shè)備安裝

　　1.設備安裝的技術要求

　　設備安裝前必須經圖紙會審，與設計代表、土建、工藝配管、電氣工程師進行會審施工圖，消除在安裝中造成障礙的各項因素、提出設備安裝所需要的滿足項目，為以后的順利安裝創造條件。設備驗收，所有設備在安裝就位前必須經過設備驗收.驗收合格的設備才允許安裝。

　　2.基礎驗收

　　基礎驗收只要包括設備基礎驗收和靜止設備的安裝基礎驗收。

　　3.散裝到貨設備的裝配

　　裝配前應了解設備的結構，裝配技術要求，對需要裝配的零、部件配件尺寸、相關精度進行對照，配合面、滑動面應進行復查清洗處理，并應按照標記及裝配順序進行裝配。進行清洗處理時，應按具體情況及清洗處理方法采取相應的勞動保護、防火、防毒、防爆等安全措施后、方可進行。

　　4.試運轉的各項調整試驗合格方可進行

　　空負荷試運轉時間應符合各類設備安裝驗收規范和專用技術文件的規定，試運轉中應進行下列各項檢查，并做出實測記錄。


　　工藝流程及操作要點

　　操作要點

　　設備安裝前的準備工作

　　l設備基礎工程驗收

　　(1)設備基礎的位置、幾何尺寸要符合施工圖紙；施工質量要求要符合現行國家標準《混凝土結構工程施工質量驗收規范》的規定；要有驗收資料和施工記錄。在設備安裝前，應按規范中的允許偏差對設備基礎位置和幾何尺寸進行復檢。

　　(2)設備基礎表面的碎石、泥土、積水等均清除干凈；放置墊鐵部位的表面應平整。

　　(3)需要預壓的基礎，應預壓合格并應有預壓沉降記錄。

　　2設備開箱驗收

　　(1)設備開箱應按下列要求進行檢查，并應作出記錄：

　　箱號、箱數以及包裝情況；設備的名稱、型號和規格；裝箱清單、設備技術文件、資料及專甩工具；設備有無缺損件，表面有無損壞和銹蝕等；其他需要記錄的情況。

　　(2)設備及其零、部件和專用工具，均應妥善保管，不得使其變形、損壞、銹蝕、錯亂或丟失。

　　3設備安裝前的條件

　　(1)對運輸?shù)缆贰⑺?、電源、照明、消防設施、主要材料和機具及勞動力等，應有充分準備，并做出合理安排。

　　(2)安裝施工地點及附近的建筑材料、泥土、雜物等，應清除干凈。

　　(3)當設備安裝工序中有溫度、濕度、防震、防塵或防輻射等要求時，應在安裝地點采取相應的措施后，方可進行相應工序的施工。

　　(4)利用建筑結構作為起吊、搬運設備的承力點時，應對結構的承載力進行核算，必要時應經設計單位的同意，方可利用。

　　(5)設備就位前，按施工圖和有關建筑物的軸線或邊緣線及標高線，劃定安裝基礎線。

　　(6)固定膨脹螺栓擰緊螺母后，螺栓應露出螺母，露出的長度宜為螺栓直徑的l／3～2／3。

　　裝時采用整機吊裝。吊裝過程中，吊點在格柵上部的兩個吊耳上，底部捆一吊繩，為兩臺吊車三吊點吊裝。

　　(1)就位于格柵渠道時，以格柵上部兩吊耳為吊點，吊繩及導鏈必須掛放自由，讓其自由受力，格柵與水平線夾角不得小于60°(注意：吊繩不能捆綁上部框架，因為框架不足以承受機體重)，緩慢地在兩主支腿間下落格柵，下落時要平行于渠道。

　　將格柵連接板和主支腿螺栓孔對準，穿上螺栓不固定。繼續下落格柵，注意不能碰到頂部驅動裝置，直到底板正確靠在渠道底部，調整傾角大約為75°。

　　(2)檢查兩個主支腿是否平行，打膨脹螺栓固定在基礎上；然后，將格柵連接板和主支腿連接螺栓擰緊；將格柵底兩側連接板(扭臂)打膨脹螺栓，固定在墻壁上。

　　(3)格柵安裝完成后，在機架與渠道的兩側用橡膠板進行密封，以防止從間隙過水。

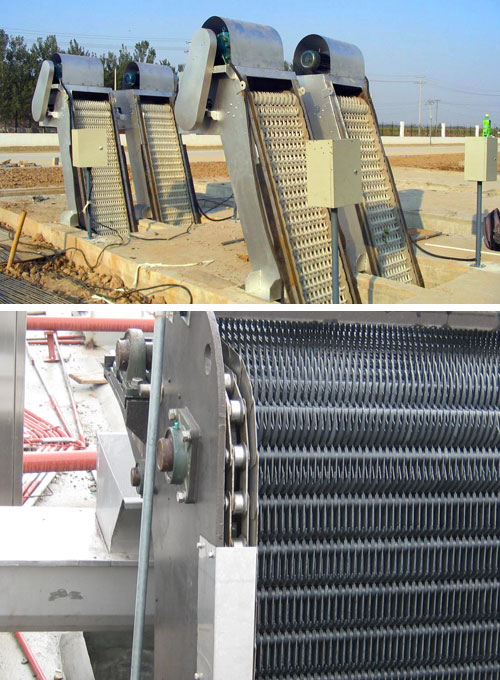

內進流格柵

　　3調整和試運轉

　　(1)調試步驟如下：

　　按要求加油→調整鏈條→調整鏈條托板→使耙齒進入格柵間隙內→調整耙架限位輪→調整清耙位置→注入潤滑脂→負荷運轉

　　(2)重點檢查部位如下：

　　(4)調整和試運轉過程中，重點把握以下環節：

　　設備運轉過程中應運行平穩，無卡滯跑偏現象；檢測電氣系統對地電阻，以滿足整機受電要求及運行安全性；檢測空載與負載運轉時的電機電流，復核運行負載。

　　5材料

　　安裝工程在施工中所采用的主要輔料有：設備基礎墊鐵的鋼板；連接螺栓、膨脹螺栓、密封橡膠、玻璃膠。

　　內進流格柵分離攔污柵和清理機械布局，內進流格柵，抓抓腐敗除污，按動車帶動蛤殼移動去污堆垛，一桶可完成多股清掃，設備布局在空中。其整體結構布局的一大部分，結構和功能是很好的，每一部分的設計都是完整的，再加上它采用現代流行的遙控操作，以及默認的PLC接口，可以通過設置來改變計算機遙控器的時間或水平。符合科學技術發展的趨勢。內進流格柵的結構緊湊，給零件功能的全面設計帶來了困難，造成其凈化功能存在一些缺陷，這也是實際使用中的主要問題?？刂撇僮鳎涸诳刂剖?，可在線實時控制控制裝置，如啟動和停止裝置，調整一些模擬輸出的大小，并在線設定PLC的一些參數。
內進流格柵

　　顯示功能：實時顯示受控設備的運行狀態和各現場的狀態參數。數據管理：根據不同操作參數的變化速度和重要性，建立生產歷史數據庫，存儲原始數據進行統計分析。利用實時數據庫中的數據和歷史數據庫進行對比分析，得出一些有用的經驗參數，有利于氧化溝閉環控制的優化，并做出一些必要的參數，結果表明實時圖像和RP。內進流格柵污水處理存在的問題，內進流格柵清潔器因為它的尖齒是需要做旋轉運動的設計，在垃圾桶底部必須留出足夠的尖齒到旋轉空間，即底部有40至50厘米的垃圾架，間隙是由于間隙的存在經常出現雜物，甚至在垃圾桶底部的底部加上小塊柵格，功能也非常有限，經常會造成污染堵塞，影響到這里的水。

　　換言之，內進流格柵是不干凈的。焦口煙塵負荷管理在泵站改造前進行治理，為了解決這一問題，在內進流格柵清洗后加上單獨的垃圾架，人為地使污水泄漏，增加了工人的勞動，實際上造成了資源浪費。報警功能：當模擬量（如電流、壓力、水位等）測量值超過給定范圍時，或開關量（如電機啟動停止、閥門開關）發生閥門位移時，可根據不同需要從不同級別報警。打印功能：可實現報表打印和圖形打印及各種事件的實時打印報警。打印方法可分為：定時打印、事件觸發打印。

　　如果采用常規PLC集中控制方式，通過電纜將信號通過PLC連接到室內集中控制，由于工藝路線長，控制點分布范圍廣，需要大量的電纜敷設和橋接，以及現場條件的制約。難度很大。鑒于此，采用PROFIBUS現場總線技術，根據過程劃分建立了兩個主站、兩個子站和兩個操作員站。采用西門子S7-300系列PLC，主站采用CPU315—2DP，具有DP通信端口和MPI端口。該子站采用ET200的遠程模塊，具有良好的通用性，用于現場數據的采集和控制，借助PROFIBUS（工業現場總線），便于控制網絡系統的建立。

　　設備就位及找正找平

　　墊鐵布置

　?。?）在地腳螺栓兩側應分別各放一組墊鐵（兩斜一平為一組）；

　?。?）平卸墊鐵的表面光潔，斜墊鐵的斜面一般為1/20-1/10，對于重心較高或振動較大的機器采用1/20的斜度為宜；

　?。?）斜墊鐵應配對使用，與平墊鐵組成墊鐵組時，一般不超過四層，薄墊鐵應放在厚斜鐵與平墊鐵之間，墊鐵組的高度一般為30-70mm；

　?。?）墊鐵應直接放在基礎上，與基礎接觸應均勻，其接觸面不得小于50%。平墊鐵頂面水平度允許偏差為2mm。各墊鐵組頂面應與機器底面實際安裝標高相符；

　　（5）設備找平或垂直后，墊鐵組應露出底座10-30mm；

　?。?）設備用墊鐵找平、找正后，用0.25kg的手錘敲擊檢查墊鐵組的松緊程度，應無松動現象，用0.55mm的塞尺檢查墊鐵之間及墊鐵與底座底面之間的間隙，在墊鐵同一斷面處從兩側塞入的長度總和，不得超過墊鐵長（寬）度的1/3。檢查合格后應隨即由電焊工在墊鐵組的兩側進行層間點焊固定，墊鐵與設備底座之間不得焊接。

　　地腳螺栓

　?。?）放置在預留孔中的地腳螺栓其立桿部分應無油污和氧化皮，螺紋部分應涂上少量油脂。放置螺栓是應垂直，地腳螺栓不應碰孔底，螺栓的任一部位立孔壁距離不得小于15mm，當一次灌漿結束，擰緊地腳螺栓螺母，螺栓必須露出1.5-3個螺距，螺母與墊圈、墊圈與墊座間的接觸應良好；

　?。?）地腳螺栓應在預留孔內的混凝土達到設計強度的57%以上進行，擰緊力應均勻；

　　（3）在鋼架上設備的地腳螺栓，主要是定位、放線，當放線結束后，進行相應的開孔，一般采用磁力電鉆進行開孔，禁止氣割；

　?。?）預埋于基礎中的地腳螺栓，在基礎驗收時，進行測量檢驗核對無誤后，即可按上述步驟進行設備安裝。
